锥形螺杆真空干燥机

一、概述

“单锥螺旋真空干燥机是欧美药品生产中广泛使用的真空干燥设备。具有多年原料生产经验的厂家。 了解“单锥螺旋真空干燥机”的技术优势，如优化的混合系统、干燥物料的加热效率、高质量和精确制造的零件、螺旋。 混合器与桶壁之间最小距离的准确性，可靠和坚固的设计，最大限度地减少维护。这类设备在国内尚属空白。功能开发也大大提高了国内医药化工行业生产的设备水平。

二、真空干燥混合典型工艺

单锥螺旋真空干燥机的工作过程是间歇操作湿物料进入料仓后，通过夹套、搅拌、加热进行干燥，选择合适的单锥真空。干燥机（工作量）可以达到所需的处理能力范围。具有上传动结构的搅拌器和搅拌器螺杆可分段拆装。由于安装空间丰富。适用于GMP车间和维修，单锥螺旋。真空干燥机的高效干燥混合能力是双锥真空干燥机的3-4倍。物料填充率为10%-100%，可正常工作。悬臂螺杆搅拌可达到更高的混合精度。在添加少量物料等苛刻条件下，可在干燥机内均匀混合。由于其独特的温和搅拌特性，即使对干燥敏感的产品也不会损坏，但所需的驱动力相对较低。该干燥机的高真空设计，对于对干燥温度敏感的产品具有明显的优势，导热性好，干燥速度快，同时具有能耗低的特点。与干燥机直接相连的过滤器可以将粉尘颗粒留在加工区域。该机采用充气密封半球阀，卸料齐全、方便。具有优良的真空和压力密封性能，无死角易清洁设计，性能稳定。使用寿命长，以确保您可以连续加工产品而不会损失几天。这样的多功能驱动/搅拌设备是您生产需要的理想设备。并且具有良好的导热性，干燥速度快，同时具有能耗低的特点。与干燥机直接相连的过滤器可以将粉尘颗粒留在加工区域。该机采用充气密封半球阀，卸料齐全、方便。具有优良的真空和压力密封性能，无死角易清洁设计，性能稳定。使用寿命长，以确保您可以连续加工产品而不会损失几天。这样的多功能驱动/搅拌设备是您生产需要的理想设备。并且具有良好的导热性，干燥速度快，同时具有能耗低的特点。与干燥机直接相连的过滤器可以将粉尘颗粒留在加工区域。该机采用充气密封半球阀，卸料齐全、方便。具有优良的真空和压力密封性能，无死角易清洁设计，性能稳定。使用寿命长，以确保您可以连续加工产品而不会损失几天。这样的多功能驱动/搅拌设备是您生产需要的理想设备。该机采用充气密封半球阀，卸料齐全、方便。具有优良的真空和压力密封性能，无死角易清洁设计，性能稳定。使用寿命长，以确保您可以连续加工产品而不会损失几天。这样的多功能驱动/搅拌设备是您生产需要的理想设备。该机采用充气密封半球阀，卸料齐全、方便。具有优良的真空和压力密封性能，无死角易清洁设计，性能稳定。使用寿命长，以确保您可以连续加工产品而不会损失几天。这样的多功能驱动/搅拌设备是您生产需要的理想设备。

三、特点：

全悬臂锥形搅拌螺旋轴全封闭系统。

产品混合温和，循环良好。采用多种材料和技术，实现安全可靠的密封。

机械剪切力低，干燥时间短，能耗低。

精度高，混合效果好，重现性强。无污染气体泄漏。

适合制作各种工艺产品，用途广泛。根据产品特性调整速度。

灵活的负载分担（10-100%）对产品质量无影响。使用加热搅拌螺旋轴缩短干燥时间。

固体排放和清洗液排放无残留，确保产品操作人员和生产环节的安全。

在线清洗高效简单，排气彻底。可灵活应用于多种产品加工。

四、适用范围

具有流动性的产品：粉末、颗粒、晶体和其他危险物质。

产品对机械加工和高温敏感易燃易爆粉末。

在氧化作用下易分解的产物。

沾有易燃溶液的产品。

五、主要结构

1、搅拌器：悬臂轴回转和搅拌轴回转由双电机、双减速器、双轴传动。搅拌轴配有专门设计的卫生型双端面机封。

2、筒体：筒体由封头和锥形筒体组成。缸盖、缸体夹套加热保温，必要的人孔、工艺喷嘴、视镜台压，使用寿命长。搅拌器底部排放阀。上进料阀粉尘过滤器。

3、粉尘过滤器：粉尘过滤器由保温加热外筒、滤芯、反吹清洗装置组成

4、搅拌螺杆：螺杆本身为锥形。螺纹的直径从底部到顶部上升。混合螺杆是完全悬臂的，以避免需要底部支撑轴承、强大的中央齿轮箱组件和顶部轴承布置。搅拌螺杆具有空心实心中心轴和连续焊接在中心轴上的螺旋刮板，双面空心螺旋刮板与空心中心轴形成加热回路。

5、机械密封系统：机械密封液用作外部液体屏障和安全的机械密封指示系统。它被设计成具有热虹吸循环或泵循环和电控开关。干燥机的所有机械密封通过一个共同的循环，双端面机械密封之间的两个内部回路系统连接到一个外部储液润滑密封储液罐，从而通过监测密封完整性来获得安全和预防性控制。液位机械密封产品 连接件符合GMP标准，罐内装有无菌水和液体进行操作，可循环完全排空。液体系统运行方式符合GMP标准。

6、充气密封半球形阀（真空干燥机进出料阀）：该半球形阀是为满足单锥真空干燥机进出料的特殊需要而设计的。该阀门是根据精确的公差标准制造的。结合特殊的结构，形成了良好的真空和压力密封环境。标准充气密闭设计，无死角，易清洗，符合GM标准，可在线清洗。

六、设计特点

1、模块化驱动系统，可互换多种规格标准化、系统化设计。

2、模块化除尘过滤系统，多种滤芯规格可互换，标准化、系统化设计。

3、半球阀规格齐全，标准化设计。

4、模块化旋转接头。多规格互换，标准化、系统化设计。

5、真空取样阀，规格通用，标准化设计。

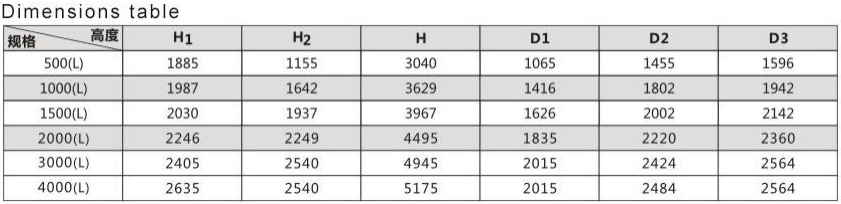

技术参数
